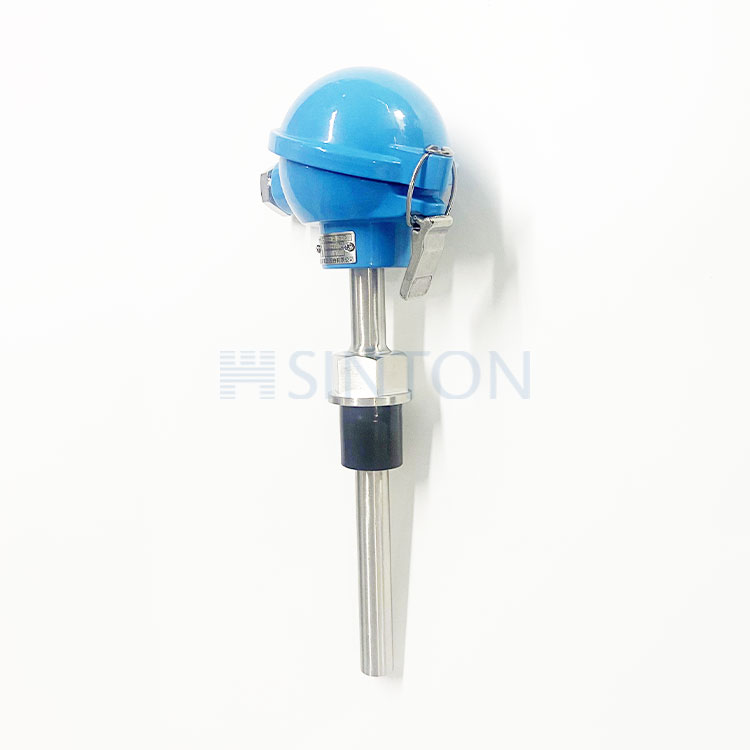

سنسور دمای بلبرینگ Pt100

سنسور دمای بلبرینگ pt100 از سنسور دمای مقاومت پلاتین به عنوان عنصر سنجش استفاده می کند. PT100 یک سنسور دمای معمولی است که مقاومت آن با دما تغییر می کند و ویژگی های خطی و پایداری خوبی دارد. روند کار آن به شرح زیر است.
اصل اساسی: سنسور PT100 از مقاومت فلز پلاتین برای تغییر با دما برای اندازه گیری دما استفاده می کند. مقاومت پلاتین با دما افزایش می یابد. این تغییر غیر خطی و مطابق با استانداردهای بین المللی است.
رابطه دما و مقاومت: عملکرد سنسور PT100 بر اساس رابطه بین دما و مقاومت آن است. طبق قانون اهم، وقتی جریان از سنسور PT100 عبور می کند، مقدار مقاومت با تغییر دما تغییر می کند.
مدار اندازه گیری: سنسور PT100 معمولاً به مدار اندازه گیری متصل می شود. مدار اندازه گیری جریان ثابتی را از طریق سنسور PT100 اعمال می کند. مدار اندازه گیری با اندازه گیری ولتاژ تغییر مقاومت سنسور را تشخیص می دهد.
تبدیل مقاومت به دما: مدار اندازه گیری مقدار مقاومت سنسور PT100 را به مقدار دمای مربوطه تبدیل می کند. برای دستیابی به تبدیل مقاومت به دما معمولاً از یک جدول جستجو، درون یابی خطی یا فرمول ریاضی استفاده می شود.
سیگنال خروجی: مقدار دمای تبدیل شده به عنوان سیگنال خروجی سنسور معمولاً به صورت سیگنال ولتاژ آنالوگ یا سیگنال دیجیتال برای استفاده توسط یک سیستم کنترل یا نمایشگر استفاده می شود.
