دنیای فلنج ها را کاوش کنید

در زمینه صنعتی، فلنج ها عنصر مهم اتصال لوله ها و تجهیزات هستند و در دنیای فلنج سه استاندارد GB، JB، HG دستورالعمل هایی هستند که نمی توان آنها را نادیده گرفت. در عین حال، انواع مختلف فلنج مانند فلنج های جوش داده شده تخت، فلنج های جوشی صاف گردن، فلنج های جوش داده شده سوکت، فلنج های جوشی لب به لب گردن و پوشش های فلنج، انتخابی غنی برای مهندسی ارائه می دهند. سینتون به این استانداردها و انواع و همچنین نام رمز مربوطه آنها می پردازد تا دنیای رنگارنگ فلنج ها را برای شما آشکار کند.

ابتدا، بیایید به سه استاندارد اصلی GB، JB و HG نگاه کنیم. GB استاندارد ملی است، JB استاندارد وزارت ماشین آلات، HG استاندارد وزارت صنایع شیمیایی است. این سه استاندارد در زمینه های مختلف خدمت می کنند و تضمین می کنند که فلنج ها به طور گسترده در همه جنبه های زندگی استفاده می شوند. استاندارد GB به طور گسترده در پروژه های مهندسی با اقتدار ملی خود شناخته شده است، استاندارد JB بیشتر بر مهندسی مکانیک تمرکز دارد و استاندارد HG نقش مهمی در صنایع شیمیایی ایفا می کند. درک این استانداردها به مهندسان کمک می کند تا انتخاب های آگاهانه ای را بر اساس نیازهای خاص انجام دهند.

در مرحله بعد، بیایید روی نوع فلنج تمرکز کنیم. فلنج جوش داده شده تخت، فلنج جوش داده شده با گردن، فلنج جوش داده شده سوکت، فلنج جوش داده شده لب به لب و پوشش فلنج، هر نوع ویژگی ها و سناریوهای کاربردی خاص خود را دارد.

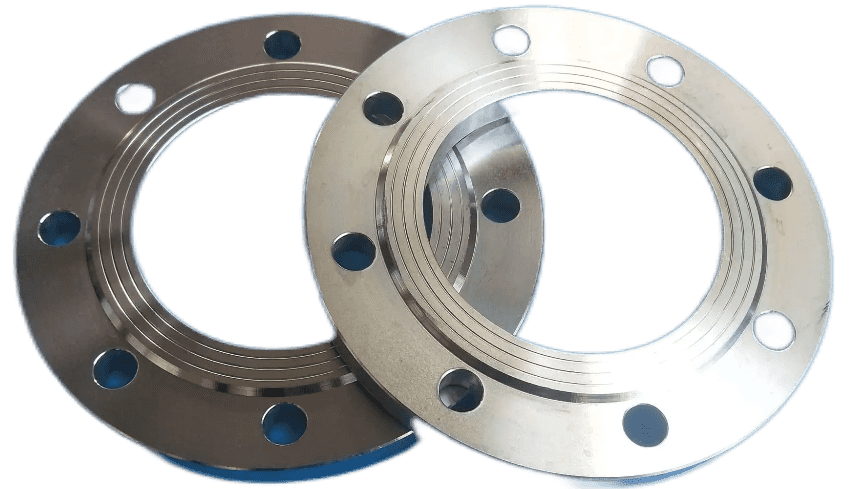

فلنج جوش داده شده تخت: فلنج جوشی تخت به نام فلنج جوشی لبه نیز شناخته می شود، اتصال فلنج صاف جوش داده شده و لوله به این صورت است که لوله را در محل مناسب وارد سوراخ داخلی فلنج کرده و سپس به صورت لبه جوش داده می شود، مزیت آن این است که که مونتاژ جوش آسان تر برای تراز و قیمت ارزان است، بنابراین به طور گسترده استفاده می شود. با توجه به محاسبه فشار داخلی، استحکام فلنج جوش داده شده مسطح حدود دو سوم فلنج جوشکاری نسبی است و طول عمر خستگی حدود یک سوم فلنج جوش داده شده لب به لب است. بنابراین، فلنج صاف جوش داده شده تنها برای سیستم خط لوله مناسب است که در آن سطح فشار نسبتاً پایین است و نوسان فشار، لرزش و شوک جدی نیست. (مزایا: مناسب برای مهندسی عمومی، نصب آسان، هزینه کم).

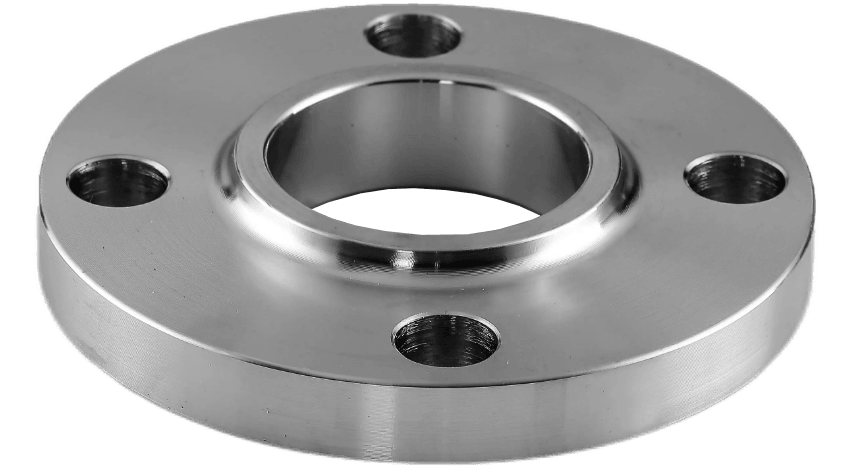

فلنج جوشی صاف گردنی: فلنج جوشی صاف گردنی همان فلنج جوشی تخت صفحه است و لوله فولادی، اتصالات لوله و غیره از طریق جوش فیله و تجهیزات یا فلنج اتصال لوله به فلنج وارد می شود. فلنج صاف جوش داده شده با گردن نیز یک فلنج جوشی صاف است، زیرا گردن کوتاه است، بنابراین استحکام فلنج را بهبود می بخشد و نیروی باربری فلنج را بهبود می بخشد. بنابراین می توان از آن برای تولید کنندگان تجهیزات خطوط لوله با فشار بالاتر استفاده کرد. (مزایا: استحکام و آب بندی خوب، اغلب در محیط با دمای بالا و فشار بالا استفاده می شود).

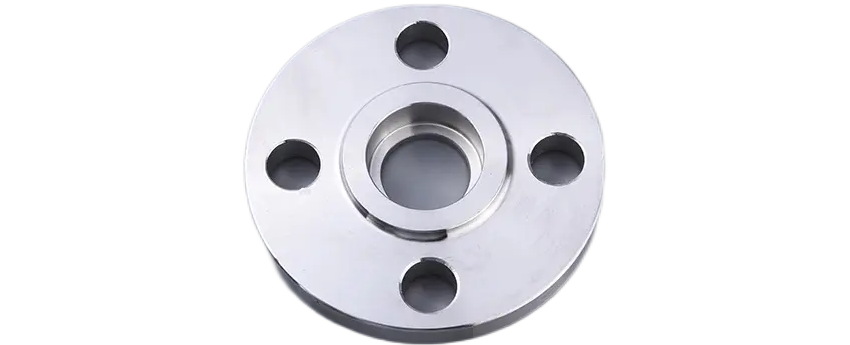

فلنج جوش سوکتی: فلنج جوش سوکت فلنجی است که یک سر آن و سر دیگر لوله با پیچ و مهره جوش داده شده است. معمولاً در خطوط لوله با PN≤10.0Mpa و DN≤40 استفاده می شود. (مزایا: نصب آسان، مناسب برای سیستم فشار پایین، یکی از انواع فلنج های رایج است).

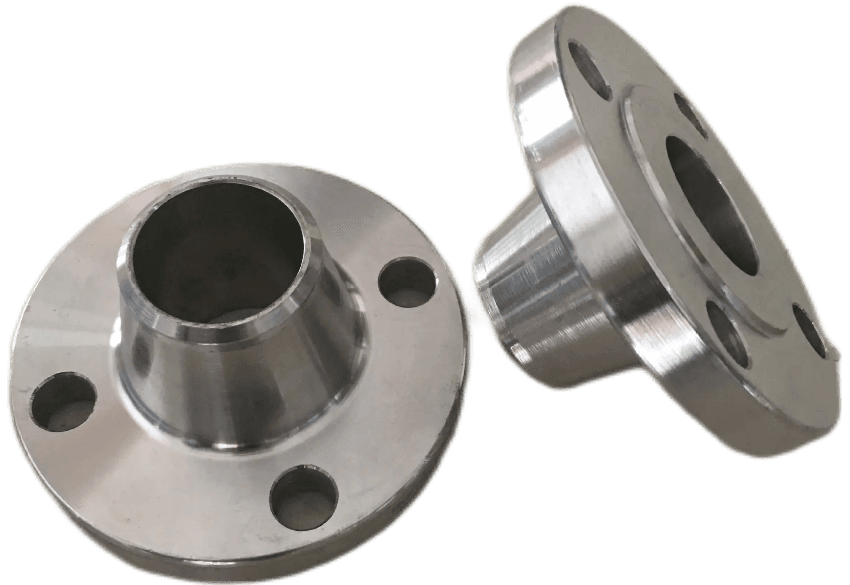

فلنج جوشی لب به لب گردن: فلنج جوش لب به لب گردنی به نام فلنج گردن بلند نیز شناخته می شود، تفاوت آن با سایر فلنج ها در این است که یک گردن بلند و متمایل از فلنج و جوش لوله تا فلنج وجود دارد که ضخامت دیواره این قسمت از فلنج وجود دارد. گردن بالا به تدریج در جهت ارتفاع به ضخامت دیوار تغییر می کند و ناپیوستگی تنش را بهبود می بخشد و در نتیجه استحکام فلنج را افزایش می دهد. فلنج جوش لب به لب عمدتاً در شرایط کاری سخت مانند انبساط حرارتی لوله یا سایر بارها استفاده می شود تا فلنج تحت فشار بیشتر قرار گیرد یا بارها و بارها تغییر تنش کند. فشار، دما نوسانات زیادی در خط لوله و دمای بالا، فشار بالا و خط لوله دمای پایین زیر صفر دارد. (مزایا: مناسب برای شرایط دمای بالا و فشار بالا، با مقاومت در برابر خوردگی خوب).

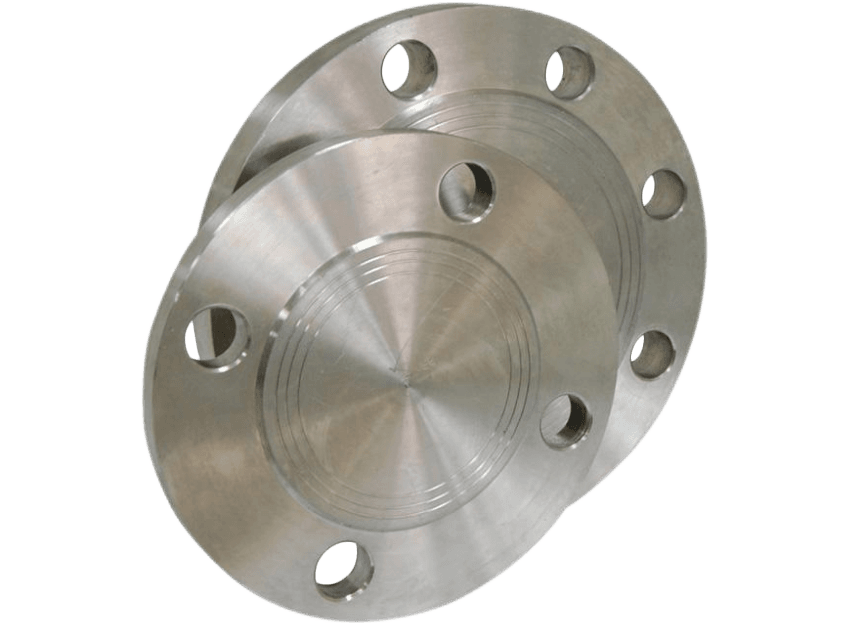

روکش فلنج: روکش فلنج را فلنج کور، صفحه کور نیز می گویند. فلنجی بدون سوراخ در وسط برای آب بندی دوشاخه لوله است. عملکرد مانند سر جوش و درپوش سیم است، اما فلنج کور و کلاهک را می توان در هر زمان جدا کرد، و سر جوش داده شده نیست. کاربرد عملی در صنعت گرمایش برای انجام جوشکاری لوله حرارتی یا تجهیزات تبادل حرارتی جوشکاری لوله تبادل حرارتی بیشتر مورد استفاده قرار می گیرد. (مزیت: برای بستن اتصال فلنج، برای محافظت از خط لوله و تجهیزات از محیط خارجی استفاده می شود).

هر نوع فلنج نام رمز مربوط به خود را دارد که زبان مشترک مهندسان است. آشنایی با این کدها امکان انتخاب سریعتر و دقیقتر فلنج مناسب را فراهم می کند. به عنوان مثال، کد فلنج تحت استاندارد GB، کد فلنج تحت استاندارد JB، و کد فلنج تحت استاندارد HG، همه ویژگی های خاص خود را دارند که نشان دهنده عملکرد خوب آنها در زمینه های مربوطه است.

در دنیای فلنج ها، سه استاندارد GB، JB، HG پایه و اساس محکمی را برای مهندسی فراهم می کند و انواع مختلف فلنج ها طیف وسیعی از گزینه ها را در اختیار مهندسان قرار می دهند. با درک عمیق این استانداردها و انواع، مهندسان می توانند در رسیدگی به چالش های مهندسی و اطمینان از عملکرد ایمن و قابل اعتماد خطوط لوله و تجهیزات انعطاف پذیرتر باشند. فلنج ها هر بخش از دنیای صنعتی را به هم متصل می کنند و به بخشی ضروری از پروژه تبدیل می شوند.
